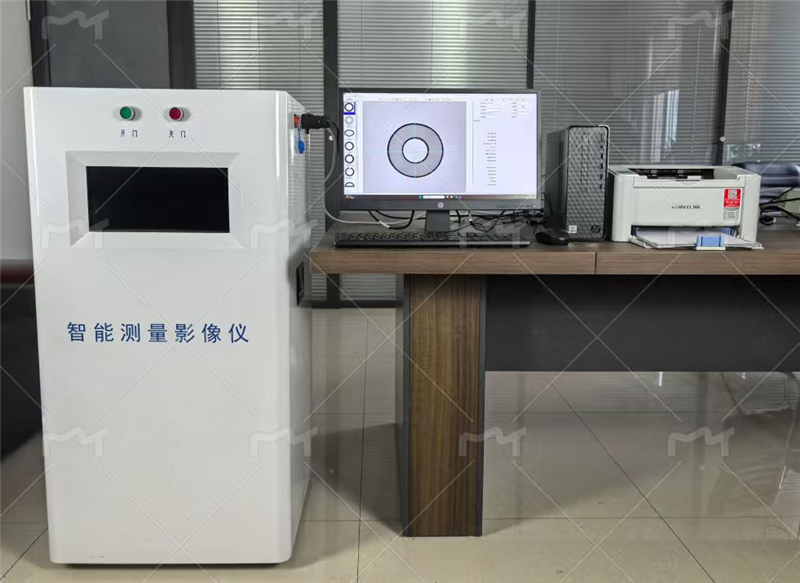

一、仪器简介：型号：CLTY-160
智能测量影像仪是采用视觉检测方式，测量电线电缆结构数据，独立开发的测量系统。产品按照 GB/T2951.11-2008/IEC 60811-1-1(2001)/TB2809-2017（机车接触线执行标准）标准的厚度和外形尺寸的测量要求进行设计和制造。通过机器视觉和计算机图像处理技术的结合，本产品能够快速、准确的检测标准规定的多种电线电缆的绝缘及护套的厚度、外径、偏心度、同心度、椭圆度等测量，同时测量出各层和导体的截面积值；仪器测量精度远优于标准要求的精度。
二、功能和特点
使用计算机视觉技术，检测迅速而及时，远远超越手动的投影仪和读数显微镜的的测量速度。根据用户选择的检测形状，自动检测电缆的结构参数，能够实现比人工测量更精准的检测精度，IEC60811-1-1(2001)所要求的测量规范。使用 LED 平行光源提高照明均匀度和寿命，以保证光线的持续稳定，快速的测量数据可以迅速指导产品生产，保证产品的质量，并且可以减低电缆生产材料的成本，降低人为测量的错误率和提升测量效率；及时跟踪最新的 IEC 电线电缆标准和试验方法；为用户提供程序免费升级，经过专业设计的机体结构，确保测量的合理可靠，使用高性能工业数字相机，采用1000万像素（1-80mm）及2000万像素（80-140mm）的CMOS传感器四组不同的摄像机可以检测从直径1mm 到直径140mm 的各种电线电缆绝缘和护套的尺寸数据。
三、智能测量影像仪配置如下：
以高精度CCD和透镜作为图像采集装置，进行成像和采样，实现准确、稳定的样品测试，提高测试效率。
非接触式测量，独立客观的对被测试对象进行测量，有效避免人工测量的不确定性。
名称 | 智能测量影像仪操作系统 | ||||||
测试参数 | 电缆、光缆绝缘和护套材料的厚度和外径及延展数据 | ||||||
样品类型 | 电缆、光缆绝缘和护套材料(弹性体、聚氯乙烯、聚乙烯、聚丙烯等) | ||||||
测量范围 | 1-10mm | 10-30mm | 30-80mm | 80-140mm | |||
相机 | 1号 | 2号 | 3号 | 4号 | |||
传感器类型 | CMOS 逐行扫描 | CMOS 逐行扫描 | CMOS 逐行扫描 | CMOS逐行扫描 | |||
镜头像素 | 1000万 | 1000万 | 1000万 | 2000万 | |||
图像分辨率 | 2592*2600 | 2592*2600 | 2704*2700 | 3488*3500 | |||
示值分辨率 | 0.001mm | ||||||
测量重复性(mm) | ≤0.002 | ≤0.005 | ≤0.01 | ≤0.03 | |||
测量精度(μm) | 1+L/100 | 2+L/100 | 8+L/100 | 20+L/100 | |||
镜头切换 | 自由切换镜头 | ||||||
测试时间 | ≤10sec | ||||||
测试程序 | 一键式测量，鼠标点击测量按钮，软件全自动测试，所有参数一次性测试完成，自动出具测试报告，数据自动存储于数据库。 测试软件： 1、可测试线缆绝缘和护套形状包含GB/T 2951.11-2008图1～图11。 ①绝缘和护套厚度测量（圆形内表面）； ②绝缘厚度测量（扇形导体）； ③绝缘厚度测量（绞合导体）； ④绝缘厚度测量（不规整外表面）； ⑤绝缘厚度测量（扁平双芯无护套软线）； ⑥护套厚度测量（不规整圆形内表面）； ⑦护套厚度测量（非圆形内表面）； ⑧护套厚度测量（不规整外表面）； ⑨护套厚度测量（扁平带护套双芯软线） ⑩护套厚度测量（多芯扁平电缆） TB2809-2017（机车接触线执行标准）截面尺寸及角度测量 2、支持中高压电缆三层共挤形状电缆的测试； 3、绝缘和护套测试项目 最大厚度、最小厚度、平均厚度； 最大直径、最小直径、平均直径、截面积 偏心度、同心度、椭圆度（圆形） 4、导体参考截面积 5、基于3C要求独立设计的测量方式：满足GB/T5023.2-2008标准中1.9.2要求：“每一根绝缘线芯取三段试样，测得18个值的平均值（用mm表示），应计算到小数点后两位，并按如下规定修约（修约规则请见标准条款），然后取该值作为绝缘厚度的平均值。”可生成独特的3C报告，附有合格判定功能。 6、手动测量功能：即使遇到了标准中未列出来的电线电缆绝缘厚度截面形状，也完全不用担心，软件中增加了手动测量功能，只需点击截面图需要测量的位置，即点到点的长度就会自动显示，测量完毕后，可自动将这几个位置的最小厚度、平均厚度显示出来。 | ||||||
校准功能 | 随机赠送一片标准环形标定板，可用于仪器校准。 | ||||||
超长寿命光源 | 高密度LED平行光源，单色光，减少散射，最大程度突出被测物体轮廓；独特的90度角辅助交叉光源设计，可测不透光样品。 | ||||||
光路系统 | 全密封结构机箱，采用垂直的防尘光路系统，减少光学折射。 | ||||||
测量光室 | 全黑色光室，减少漫反射，消除杂光干扰，避免数据虚误差。 | ||||||
四、光源参数：
项目 | 类型 | 颜色 | 照度 |
平行背光源 | LED | 白色 | 9000-11000LUX |
交叉辅助光源2个 | LED | 白色 | 9000-11000LUX |
五、计算机： 品牌电脑，配置不低于 处理器：intel G6400 四核，4.0GHz， 内存条：4G 硬盘：1TG 显示器：21.5英寸，操作系统window10。
六、附赠打印机：激光打印机，A4纸、黑白打印，标定板，压片玻璃、USB数据线、测试软件（已预装进电脑）、操作说明书
七、GB/T29511.11中所示的样品项目均可以测试。
圆形件（7种）
规则圆环，双芯圆形，三芯圆形，四芯圆形，五芯圆形，六芯圆形，不规则圆环。
规则圆环 双芯圆形 三芯圆形

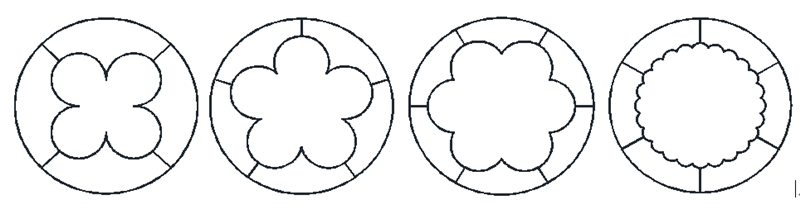

四芯圆形五芯圆形六芯圆形 不规则圆环
三层圆环（2种）
说明：内部光滑圆环与内部毛刺圆环。
内部光滑圆环 内部毛刺圆环
望远镜（1种）
扇形（1种）
双芯扁平（1种）
不规则表面圆形（2种）
单层三芯不规则圆，单层内外不规则圆
单层三芯不规则圆 单层内外不规则圆

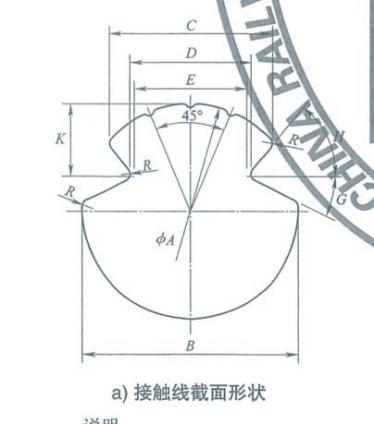

TB2809-2017（机车接触线执行标准）截面尺寸及角度测量
不透明双层或三层橡套高压电缆绝缘层测量
双层环形（内透明绝缘）
八、使用环境条件
设备使用条件一览表
序号 | 名称 | 单位 | 项目单位要求值 | ||
1 | 环境温度 | 最高日温度 | ℃ | +40 | |
最低日温度 | -10 | ||||
最大日温差 | ℃ | 30 | |||
2 | 海拔高度 | M | ≤2000 | ||
3 | 相对湿度 | 最大日相对湿度 | 95 | ||
最大月平均相对湿度 | 90 | ||||
九、技术服务
9.1设备的质保期1年；
9.2设备终身维护；
9.3系统软件终身免费升级；
十、仪器配置表（装箱单）
产品名称 | 型号、规格 | 数量 | 单位 | |
智能测量影像仪 | 1 | 套 | ||
1 | 放置试样主机 | 非标定制 | 1 | 套 |
2 | 计算机 | 宏基 | 1 | 套 |
3 | 激光打印机(A4纸、黑白打印) | 非标定制机 | 1 | 套 |
4 | 标定板 | 附带 | 1 | 套 |
5 | 压片玻璃 | 150*150 | 1 | 块 |
6 | USB数据线 | 附带 | 1 | 根 |
7 | 测试软件 | 自研系统 | 1 | 套 |
8 | 操作说明书 | 附带 | 1 | 套 |
